3DGS koide first light (2026-06-06)

docs/research/3dgs-postprocess-map-design.md の M1 first light を、ローカルの demo_data/koide_lidar_camera_calib（Livox + 単眼カメラ同期 bag）で実走した記録。 実 bag → SLAM → posed 画像 → 3DGS .ply の全鎖が通ったことの確認。

再現: bash scripts/run_koide_3dgs_firstlight.sh

パイプライン

demo_data/koide_lidar_camera_calib/livox/rosbag2_2023_03_09-13_42_46  (15.6s)
  │
  ├─[1] lidarslam frontend (mid360 noimu)  → traj_map_livox_frame.tum  (30 poses)
  ├─[2] extract_posed_images.py            → 30 posed images + transforms.json
  │        --time-offset auto (camera→/livox/points クロック整合: 21.88s)
  │        --extrinsic 近似 frame-convention (並進ゼロ)
  └─[3] train_gsplat.py (gsplat, 60k init, 1500 iter) → point_cloud.ply (4.1MB)

結果（3段階の品質向上）

指標 random init + LiDAR-primed + densification
学習 photometric MSE 0.035 0.0082 0.0024
レンダ PSNR（view 0/15/29） 14.6 / 15.1 / 14.7 20.7 / 20.1 / 20.8 25.4 / 22.9 / 26.1 dB
gaussians 60k 200k 220k（適応増加）
iter 1500 1500 3000

共通: 入力 30 views（2448×2048, fl_x≈1453）／ RTX 4070 Ti SUPER ／ gsplat 1.5.3。

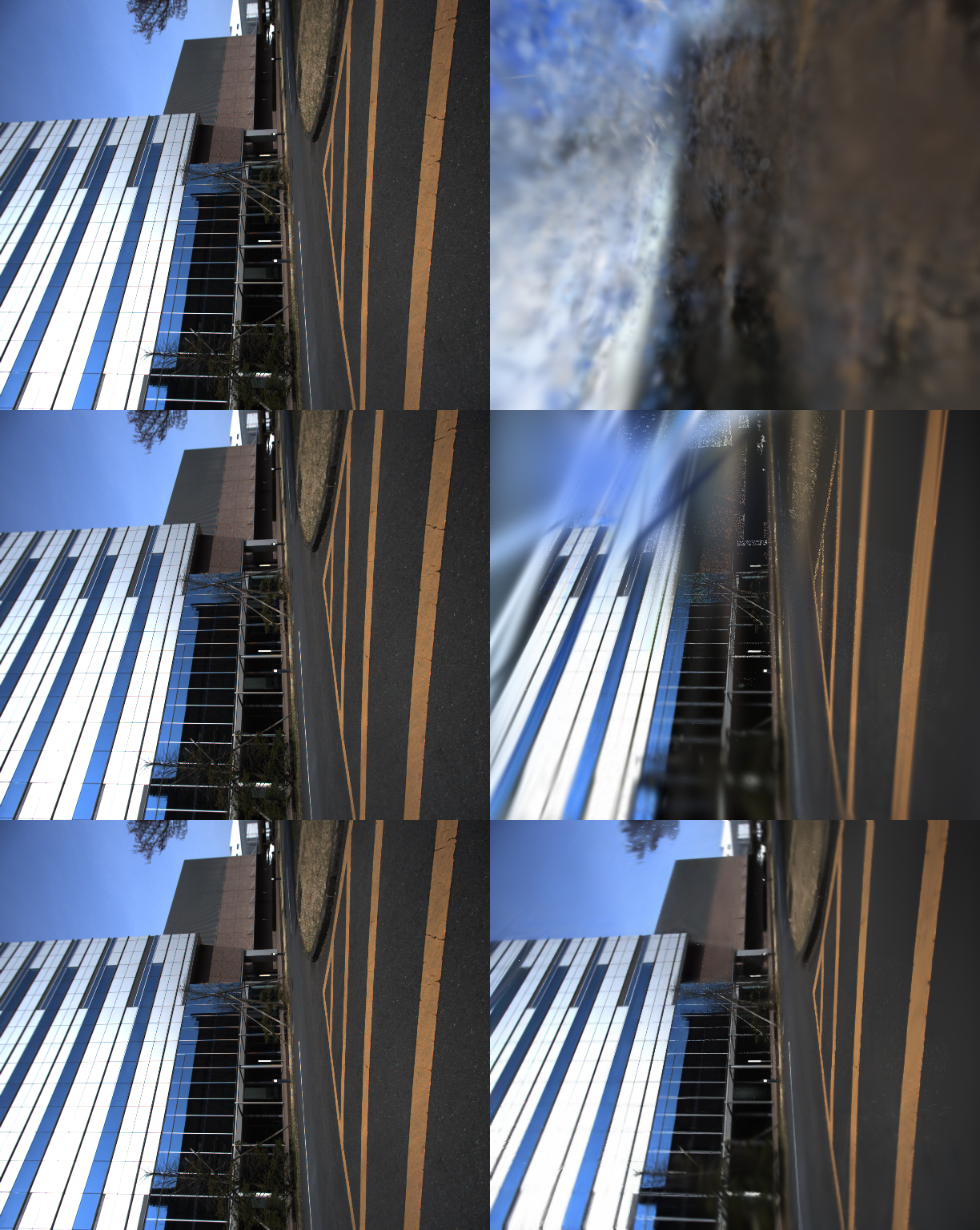

上から random / LiDAR-primed / densify、各 左=GT・右=render (view 15)

  • LiDAR-primed init（設計の核）で +5.5dB。build_lidar_init.py が bag のスキャンを SLAM 軌跡で world 系に蓄積（151 scans → voxel 0.05 → 200k 点）し、 train_gsplat.py --init-ply が Gaussian 位置（＋色）を seed。COLMAP SfM 不要で メートル単位の幾何事前が入る。
  • densification（--densify, gsplat DefaultStrategy）でさらに +4.3dB。 adaptive density control で Gaussian を増減し細部を鮮鋭化。最終 PSNR ~24.8dB、 render は太陽光パネル列・建物エッジ・橙色フレームまで GT にほぼ一致。 ※短い run では opacity reset が逆効果なので reset_every を無効化している。

random → LiDAR-primed → densify で PSNR 15 → 20.5 → 24.8dB、設計の方向性が 実データで裏付けられた。さらに SH deg1 + 学習 iter を 9000〜15000 に伸ばすと 25.2〜25.5dB まで到達する（当初 ~24dB を上限と見ていたが一部は under-training だった、 3dgs-sh-degree-notes.md）。再現スクリプトの既定もこのベスト構成（SH deg1 / iter 9000）。

extrinsic 自己校正の検証（負の結果）

「近似 extrinsic が残ブラーの主因」という仮説を検証するため、train_gsplat.py --optimize-extrinsic を実装した。extrinsic 誤差は全カメラ共通の単一 6-DoF rigid 補正（c2w_true = c2w_approx @ Δ）なので、学習可能な SE(3) 補正を gaussian と同時に photometric 最適化すれば lever-arm/回転を復元できる（photometric BA）。

結果: 復元された補正は回転 ~0.24°・並進 z ~10cm と微小で、refined-pose 評価の PSNR は ~24dB と densify-only と同等（向上なし）。 → koide のフレーム規約 extrinsic は既にほぼ最適で、残ブラーの主因ではなかった。 self-cal 機能自体は extrinsic が未知/不良な bag で有用なので残すが、koide では デフォルト無効。

さらなる改善レバー（効果順、更新）

  1. 視点数・系列長 — 30 views / 15s 単一セグメントが実質の上限要因。複数 koide セグメント結合や長い軌跡で view を増やすのが最も効くと推定。→ 別データ(isuzu 640views)で 検証したが視点増では破れず（3dgs-isuzu-viewcount-notes.md）。pose 一貫性が本丸。
  2. frontend-only odometry のドリフト — graph backend OFF。backend ON / ループ補正。
  3. 損失関数 — ~~現状 MSE のみ~~ → 実装済み（下記 §知覚レバー）。INRIA 標準 L1+D-SSIM を --ssim-lambda（既定 0.2）で追加。
  4. scale init — ~~一様スケール~~ → 実装済み。--knn-scale-init で点群の局所 密度（k-NN 間隔）から per-Gaussian スケールを seed。
  5. LiDAR init の色付け — ~~位置のみ seed~~ → 実装済み（build_lidar_init.py --color-transforms、画像投影で点群を着色）。ただし品質は中立: koide で 3000iter 23.6dB（位置のみ 23.8dB と同等）、500iter でも差なし。色は LR が高く <100iter で学習 され、早期は densification が律速のため init 色は冗長。機能は検査用/非 densify/下流 用途に残すが、PSNR レバーとしては効かない。
  6. 長 run（iter 増）。

（extrinsic は §上記のとおり koide では頭打ち。他データセットでは効く可能性あり。）

知覚レバー（SSIM 損失 + k-NN scale init）の A/B（2026-06-06）

同条件（densify 3000 iter、LiDAR-primed init、学習ビュー評価）で損失と init を変えて計測。 PSNR/SSIM は train_gsplat.py が学習終了時に全ビューで算出。

条件 損失 scale init PSNR SSIM gaussians
A MSE のみ（旧既定） 一様 24.29 dB 0.8123 220k
B L1+D-SSIM (λ=0.2) 一様 23.79 dB 0.8412 370k
C L1+D-SSIM (λ=0.2) k-NN 23.77 dB 0.8435 360k
  • SSIM 損失で構造類似度 +0.029（k-NN init で更に +0.0023、計 +0.031）。エッジ・ パネル列のシャープネスが上がる（assets/3dgs_koide_ssim_compare.png、列は GT | MSE | SSIM）。
  • 代償は PSNR -0.5dB。MSE は PSNR を直接最適化するため当然で、SSIM はそれと トレードオフ。PSNR の ~25dB 上限は破れない＝ data-bound（30 視点・単一短セグメント）。
  • 結論: SSIM 損失は標準 INRIA loss なので既定採用（知覚品質が上がる）。k-NN init は 原理的に正しいが効果は限界的なので opt-in。上限突破には依然「視点数・系列長」が本丸。

わかったこと（実運用の知見）

  • LiDAR とカメラがセンサ内蔵クロックの別基準だった（header stamp が ~21.9s ずれ）。 bag 受信時刻で skew を相殺する --time-offset auto を実装して解決。同種の Livox+cam bag で再利用可能。
  • cv_bridge は当環境の numpy 2.4.4 で ImportError。sensor_msgs/Image を numpy 生 復号（decode_image）して回避済み。

次アクション

  • (A) train_gsplat に LiDAR-primed init（pointcloud_map / scan 点群からの Gaussian 初期化）と densification を追加 → 品質の本丸。
  • (B) koide の 正規 extrinsic（direct_visual_lidar_calibration）を入れて再評価。
  • (C) NTU VIRAL（ステレオ + GT）で pose 品質と 3DGS 品質の相関を見る（設計 doc M2）。
